كيف تضمن الشفاه المصنوعة من الفولاذ المقاوم للصدأ سلامة النظام؟

تتطلب أنظمة الأنابيب في الصناعات الثقيلة نقاط اتصال موثوقة للغاية. الشفاه الفولاذ المقاوم للصدأ توفير وصلات آمنة لتوصيل الصمامات والأنابيب وغيرها من المعدات. تسمح هذه المكونات لفرق الصيانة بتفكيك الأقسام بسرعة. مقاومة التآكل للفولاذ المقاوم للصدأ تجعل هذه التركيبات مثالية للبيئات الكيميائية القاسية. يجب على المشترين بالجملة ومهندسي المشاريع فهم المواصفات الدقيقة لمنع التسربات والأعطال الميكانيكية. يؤثر الاختيار المناسب للمواد بشكل مباشر على العمر التشغيلي لشبكة الأنابيب بأكملها.

درجات المواد والمقاومة الكيميائية

يقوم المصنعون بإنتاج هذه التركيبات باستخدام سبائك مختلفة من الفولاذ المقاوم للصدأ الأوستنيتي. يحدد تكوين السبائك القوة الميكانيكية ومقاومة التآكل. يقوم المهندسون باختيار الدرجة بناءً على الوسائط المحددة التي تتدفق عبر الأنابيب.

مقارنة 304 مقابل 316 الشفاه الفولاذ المقاوم للصدأ

الاختلافات المعدنية بين هذين الصفين تملي حدود تطبيقها. يحتوي الصف 304 على حوالي 18 بالمائة من الكروم و8 بالمائة من النيكل. توفر هذه التركيبة مقاومة عامة ممتازة للتآكل. يتضمن الصف 316 عنصرًا إضافيًا يسمى الموليبدينوم. يزيد محتوى الموليبدينوم بشكل كبير من مقاومة التآكل الناجم عن الكلوريدات والمحاليل الملحية.

التأثير على الشفاه الفولاذ المقاوم للصدأ تصنيف الضغط

تحدد تقييمات الضغط الحد الأقصى لضغط العمل المسموح به في درجات حرارة محددة. مع زيادة درجة الحرارة، تقل قوة الشد للصلب. يشير المهندسون إلى معايير مثل ASME B16.5 لتحديد حدود التشغيل الآمنة. سيكون للتركيب المقدر بـ 300 رطل في درجة حرارة الغرفة تصنيف أقل بكثير عند 500 درجة فهرنهايت. يجب على متخصصي المشتريات التحقق من أن منحنى الضغط ودرجة الحرارة يتوافق مع متطلبات النظام قبل الشراء.

أنواع التصميم وآليات الختم

تتطلب وجوه الحافة المختلفة حشوات محددة لإنشاء ختم مانع للتسرب. يحدد نمط المعالجة على سطح الختم كيفية تشوه الحشية تحت حمل الترباس. إن فهم أنواع الوجه هذه يمنع انفجار الحشيات أثناء ارتفاع الضغط.

الانزلاق على مقابل الشفاه الرقبة الملحومة

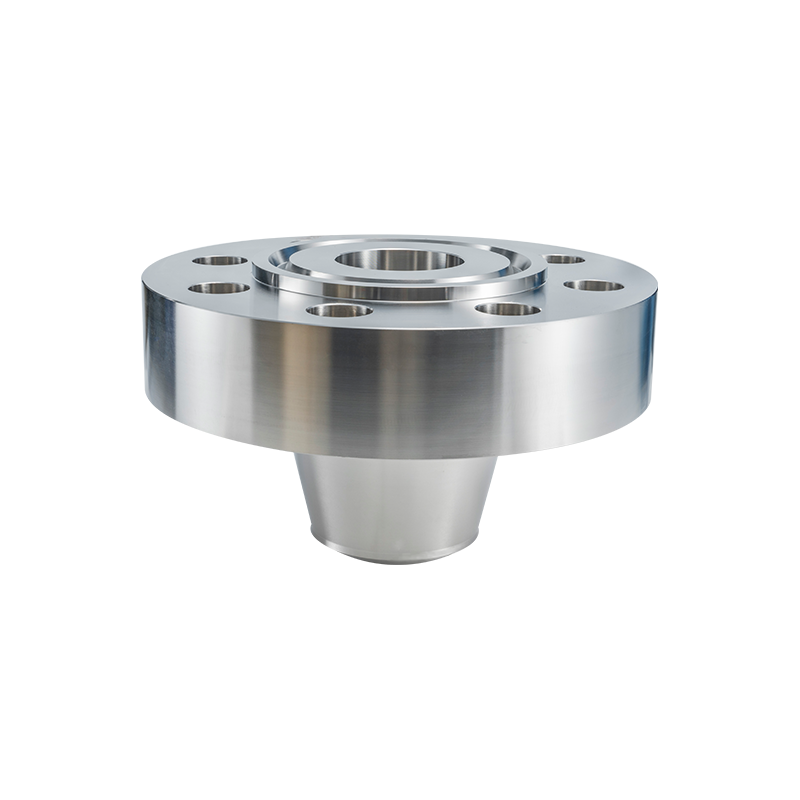

يمثل هذان التصميمان أنماط الاتصال الأكثر شيوعًا في الأنابيب الصناعية. ينزلق التصميم سهل الارتداء فوق الأنبوب ويقوم الفنيون بلحامه من الداخل والخارج. هذا التكوين فعال من حيث التكلفة وأسهل في المواءمة. يتميز تصميم عنق اللحام برقبة بارزة تصطدم بالأنبوب. يقوم المصنعون بلحام هذا المفصل بالكامل من خلال المحور. ينقل تصميم عنق اللحام الضغط بسلاسة من الأنبوب إلى التركيب.

معايير التصنيع والتفتيش

تتطلب التطبيقات الصناعية رقابة صارمة على الجودة. يجب على الشركات المصنعة اتباع المعايير المعترف بها دوليًا لضمان دقة الأبعاد ونقاء المواد. يجب على موزعي الجملة طلب الوثائق المناسبة للتحقق من الامتثال.

التحقق مواصفات شفة ASTM A182

يغطي معيار ASTM A182 حواف أنابيب الفولاذ المقاوم للصدأ المطروقة أو المدرفلة. تحدد هذه المواصفات التركيب الكيميائي ومتطلبات المعالجة الحرارية وإجراءات الاختبار الميكانيكية. تتميز التركيبات المطروقة بتدفق حبيبي مستمر يزيد من سلامتها الهيكلية. يقوم المفتشون بإجراء اختبار بالموجات فوق الصوتية للكشف عن العيوب الداخلية في عملية التزوير. يؤكد التحليل الكيميائي أن محتوى السبائك الدقيق يطابق الدرجة المطلوبة. تتحقق اختبارات الشد من الإنتاجية والقوة النهائية لدفعة المواد.

الشفاه الفولاذ المقاوم للصدأ مقاومة للتآكل العوامل

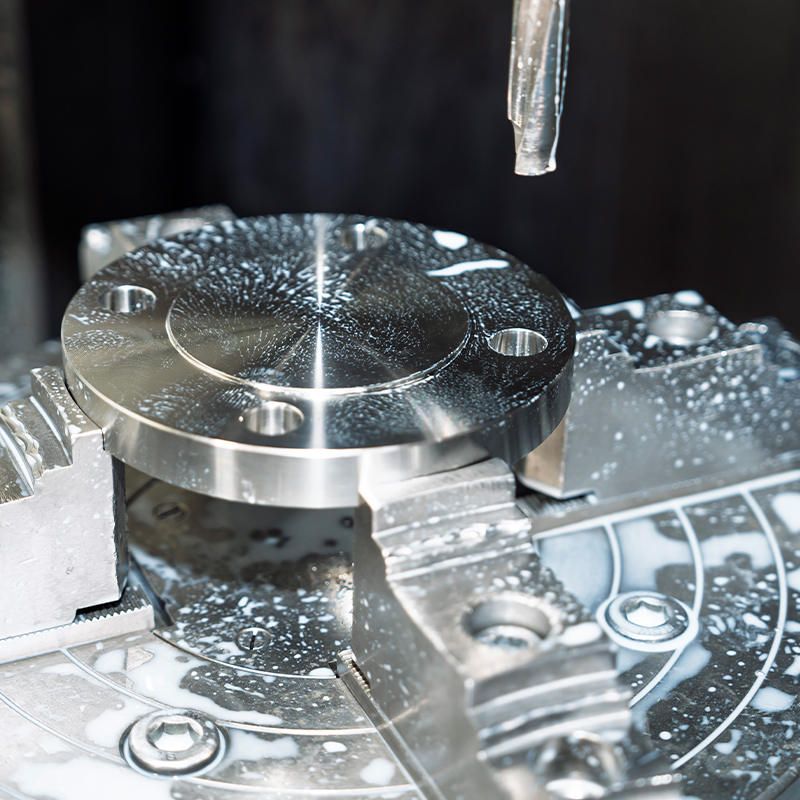

يلعب تشطيب السطح دورًا حاسمًا في منع التآكل. يحتوي السطح الأملس المصنوع آليًا على شقوق مجهرية أقل حيث يمكن أن تتراكم العوامل المسببة للتآكل. التخميل هو عملية كيميائية تزيل الحديد الحر من السطح. تعمل هذه العملية على تعزيز طبقة أكسيد الكروم الطبيعية، مما يوفر أقصى قدر من الحماية ضد الصدأ. يمكن أن يؤدي التخزين غير المناسب في موقع العمل أيضًا إلى الإضرار بمقاومة التآكل. يجب على المقاولين إبقاء التركيبات مغطاة لمنع غبار الحديد الناتج عن أعمال الفولاذ الكربوني القريبة من تلويث الأسطح المقاومة للصدأ.

• التخميل يزيل الملوثات السطحية بعد التشغيل الآلي.
• يذيب التخليل الحجم والصبغة الحرارية الناتجة عن اللحام.
• التخزين السليم يمنع تلوث الغلاف الجوي.

الأسئلة المتداولة

• ما هو الفرق بين الوجه المرتفع والشفاه المسطحة؟ الوجه المرتفع له سطح صغير مرتفع فوق دائرة التثبيت. إنه يركز ضغط الترباس على منطقة حشية أصغر. الوجه المسطح مسطح تمامًا ويغطي سطح الحشية بالكامل. تُستخدم الوجوه المسطحة عادةً مع مواد هشة مثل الحديد الزهر.
• هل يمكن للمشترين استخدام الشفاه من الدرجة 304 في المياه عالية الكلوريد؟ لا يوصي المهندسون بالدرجة 304 للبيئات عالية الكلوريد. نقص الموليبدينوم يجعله عرضة للتآكل. الدرجة 316 هي الاختيار الصحيح لتطبيقات المياه المالحة أو مياه البحر.
• كيف يمنع القائمون على التركيب التآكل الجلفاني بين الفولاذ المقاوم للصدأ والفولاذ الكربوني؟ يجب على القائمين بالتركيب استخدام الحشيات العازلة ومجموعات العزل. تشتمل هذه المجموعات على غسالات بلاستيكية وأكمام للمسامير. يقوم العزل بكسر الدائرة الكهربائية بين المعادن المتباينة.
• لماذا يطلب المفتشون إجراء اختبار هيدروستاتيكي لهذه المكونات؟ يثبت الاختبار الهيدروستاتيكي السلامة الهيكلية للحامات والمواد الأم. يقوم الفنيون بملء النظام بالماء وضغطه فوق حد التشغيل الطبيعي. يحدد هذا الاختبار التسريبات بأمان قبل أن يتعامل النظام مع السوائل الخطرة.

المراجع

• الجمعية الأمريكية للمهندسين الميكانيكيين (ASME). ASME B16.5 - حواف الأنابيب وتركيباتها ذات الحواف.
• ASTM الدولية. ASTM A182 - المواصفات القياسية لفلنجات الأنابيب المصنوعة من السبائك المصنوعة من السبائك أو المدرفلة والفولاذ المقاوم للصدأ.
• الرابطة الدولية لمسؤولي السباكة والميكانيكا (IAPMO). دليل أنظمة أنابيب الفولاذ المقاوم للصدأ.
• MSS: جمعية توحيد المصنعين. MSS SP-44 - فلنجات خطوط الأنابيب الفولاذية.
