الدليل الكامل للفلنجات EN 1092-1 من النوع 01: المعايير والاختيار والتصنيع
في شبكة الأنابيب الصناعية المعقدة، تكون الحافة أكثر من مجرد موصل؛ إنه عنصر أمان مهم يضمن سلامة النظام. شفة EN 1092-1 من النوع 01، أو شفة اللوحة، هي حجر الزاوية في المعايير الهندسية الأوروبية. يقدم هذا الدليل نظرة عامة فنية شاملة، بدءًا من فك تشفير مواصفاته وحتى فهم التميز في التصنيع الذي يقدمه المنتجون المتخصصون مثل Jiangyin Zhonghai Precision Machinery Co., Ltd.، والتي تستفيد من عمليات التشكيل والتصنيع المتكاملة لتقديم حلول موثوقة ومعتمدة من PED للمشاريع العالمية.
فهم المعيار: مواصفات EN 1092-1 والنوع 01

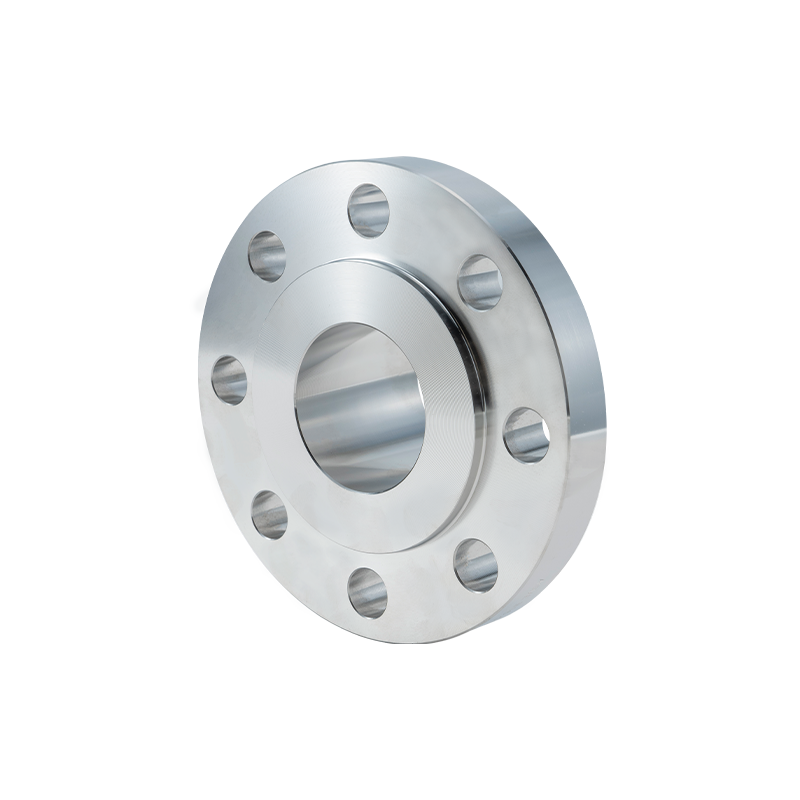

يحدد معيار EN 1092-1، الذي أنشأته اللجنة الأوروبية للمعايير (CEN)، الأبعاد والمواد ومعدلات الضغط للفلنجات الفولاذية الدائرية. يشير تصنيف النوع 01 على وجه التحديد إلى شفة اللوحة المصممة للحام. وتشمل خصائصه الأساسية شكلاً دائريًا مسطحًا مع تجويف مركزي وفتحات مسمار محفورة.
تشمل المعلمات الرئيسية التي يحددها المعيار ما يلي:
| المعلمة | الوصف والمدى |
| القطر الاسمي (DN) | تحديد الحجم الأساسي، يتراوح من DN 15 (حوالي 1/2 بوصة) إلى DN 1500 (60 بوصة) وما بعده للطلبات المخصصة. |
| الضغط الاسمي (PN) | تقييمات الضغط الموحدة. التصنيفات الشائعة هي PN 6، PN 10، PN 16، PN 25، PN 40، وPN 100، مما يشير إلى الحد الأقصى للضغط المسموح به في القضبان عند 20 درجة مئوية. |
| أنواع المواجهة | تأتي الفلنجات من النوع 01 بشكل أساسي مع تشطيبات من النوع A (وجه مسطح) أو نوع B (وجه مرتفع)، والتي تحدد سطح جلوس الحشية. |
| مجموعات المواد | يحدد المعيار درجات المواد المعتمدة، مثل الفولاذ الكربوني (P245GH، S235JR)، والفولاذ المقاوم للصدأ (304، 316L)، وسبائك الفولاذ، وكل منها مناسب لظروف الخدمة المختلفة. |
اللوح المطروق مقابل اللوح المقطوع: اختيار عملية التصنيع المناسبة
لا يتم إنشاء جميع الشفاه من النوع 01 على قدم المساواة. تؤثر عملية التصنيع بشكل أساسي على أدائها وطول عمرها ومدى ملاءمتها للتطبيق.
- قطع الشفاه لوحة : يتم تصنيعها عن طريق قطع شكل الحافة من لوحة فولاذية ملفوفة. هذه طريقة فعالة من حيث التكلفة ومناسبة لتطبيقات الضغط المنخفض (عادةً PN 16 وما دونه) والخدمات غير الحرجة حيث لا تكون القوة الميكانيكية العالية هي الشاغل الرئيسي.
- الشفاه مزورة : تتضمن هذه العملية تشكيل الفولاذ الساخن تحت ضغط عالٍ، مما يؤدي إلى تدفق مستمر لحبيبات المعدن. توفر الفلنجات المطروقة، كما تنتجها الشركات المصنعة بخطوط الحدادة الداخلية، خصائص فائقة.
تعتبر المزايا النسبية للتزوير مهمة بالنسبة للتطبيقات الصعبة:
| الملكية | شفة مزورة | قطع لوحة شفة |
| كثافة المواد وتجانسها | عالية؛ هيكل الحبوب مزورة يزيل الفراغات الداخلية. | أدنى؛ قد يرث شوائب أو مخالفات من لوحة القاعدة. |
| القوة الميكانيكية | ارتفاع الشد وقوة الخضوع. | القوة القياسية لمادة اللوحة الأساسية. |
| مقاومة التأثير والتعب | ممتاز بسبب التدفق المستمر للحبوب. | جيد، لكنه محدود بهيكل اللوحة الأصلي. |
توفر الشركات المصنعة مثل Jiangyin Zhonghai كلا الخيارين، مما يسمح للمهندسين باختيار المزيج الأمثل من الأداء والاقتصاد لتصنيف PN الخاص بهم وواجب الخدمة.
التصنيع الدقيق والتخصيص والقدرة على نطاق واسع
الالتزام بالأبعاد القياسية هو خط الأساس. تكمن القيمة الحقيقية للشركة المصنعة الدقيقة في التفاوتات الصارمة والقدرة على تنفيذ مشاريع مخصصة واسعة النطاق.
التصنيع باستخدام الحاسب الآلي الدقة
بغض النظر عن الحجم، فإن تسطيح وجه الختم ومحاذاة فتحة الترباس (قطر دائرة الملعب - PCD) أمر بالغ الأهمية للحصول على وصلة خالية من التسرب. يضمن الدوران والحفر المتقدم باستخدام الحاسب الآلي أن يتم تصنيع هذه الميزات وفقًا للتفاوتات الدقيقة، مما يسهل المحاذاة المثالية أثناء التثبيت.
حلول مخصصة وكبيرة الحجم
تتطلب العديد من المشاريع الصناعية فلنجات تتجاوز أحجام الكتالوج القياسية. تشمل القدرات التي يجب ملاحظتها ما يلي:
- نطاق الحجم : القدرة على إنتاج فلنجات من التجويف الصغير (DN 15) إلى الأقطار الضخمة 4 أمتار.
- سعة الوزن : يتطلب التعامل مع المكونات أحادية القطعة التي يصل وزنها إلى 10 أطنان معدات متخصصة للخدمة الشاقة وضوابط للعمليات.
- التصنيع القائم على الرسم : يمكن للشركة المصنعة ذات الخدمة الكاملة أن تأخذ رسومات العميل التي تحدد الأبعاد الفريدة، أو معدلات الضغط، أو درجات المواد وتوفر حلاً هندسيًا كاملاً بدءًا من الحدادة وحتى المعالجة النهائية.
الدور الحاسم لشهادة PED وضمان الجودة
بالنسبة للفلنجات المستخدمة في معدات الضغط داخل الاتحاد الأوروبي والعديد من المناطق الأخرى التي تتبنى معايير مماثلة، فإن الشهادة ليست اختيارية - إنها متطلب قانوني للسلامة.
- بيد 2014/68/الاتحاد الأوروبي : ينص توجيه معدات الضغط على وجوب تصميم الفلنجات وتصنيعها واختبارها وفقًا لمعايير السلامة الصارمة. تعد شهادة PED الخاصة بالشركة المصنعة دليلاً على نظام الامتثال الخاص بها.
- أنظمة الجودة المتكاملة : تشكل شهادة مثل ISO 9001 الأساس. يضمن قسم ضمان الجودة المستقل إمكانية التتبع في كل خطوة - بدءًا من شهادة المواد الخام وحتى الاختبار النهائي غير المدمر (NDT) مثل اختبار الموجات فوق الصوتية (UT).
إن اختيار مورد معتمد من PED مثل Jiangyin Zhonghai يخفف من مخاطر المشروع، ويضمن الامتثال التنظيمي، ويوفر حزمة الوثائق المطلوبة للموافقة النهائية على النظام.
الأسئلة الشائعة
ما هو الفرق بين تصنيفات ضغط PN وفئة (على سبيل المثال، PN 40 مقابل فئة 300)؟
PN (الضغط الاسمي) والفئة (على سبيل المثال، 150، 300) هي أنظمة تصنيف مختلفة من معايير مختلفة. يتم استخدام PN في المعايير الأوروبية (EN/ISO/DIN)، بينما يتم استخدام Class في المعايير الأمريكية (ASME/ANSI). هم لا يعادل مباشرة . في حين أن كلاهما يشير إلى تصنيف الضغط، فإن أساس درجة الحرارة وطرق الحساب ومعايير الأبعاد تختلف. على سبيل المثال، قد تتعامل فلنجة PN 40 وشفة فئة 300 مع ضغوط مماثلة عند درجة حرارة الغرفة ولكنها تتباعد عند درجات حرارة أعلى. من الضروري اختيار فلنجات من نفس العائلة القياسية لاتصال التزاوج. تتطلب التحويلات عبر المعايير مراجعة هندسية دقيقة ولا يُنصح عمومًا بالتبادل المباشر.
متى يجب أن أختار النوع A (الوجه المسطح) على النوع B (الوجه المرتفع) على فلنجة EN 1092-1؟
يعتمد الاختيار على مادة شفة التزاوج وضغط الخدمة:
- النوع أ (وجه مسطح) : تستخدم عادةً عندما تكون شفة التزاوج مصنوعة من مادة هشة مثل الحديد الزهر، لتجنب الضغط الزائد وتشقق الوجه المرتفع. ومن الشائع لتطبيقات الضغط المنخفض.
- النوع ب (الوجه المرتفع) : النوع الأكثر شيوعًا للفلانشات الفولاذية. تسمح المنطقة المرتفعة (عادةً 1-2 مم) باستخدام حشية أضيق، والتي يمكن أن تحقق ضغط إغلاق أعلى مع نفس حمل الترباس، مما يجعلها أكثر ملاءمة لخدمات الضغط المتوسط إلى العالي.
تأكد دائمًا من أن كلتا الشفتين المتزاوجتين تحتويان على أنواع مواجهة متوافقة لضمان ضغط الحشية وختمها بشكل مناسب.
هل يمكن استخدام الشفاه المصنوعة من الفولاذ الكربوني EN 1092-1 للخدمة في درجات الحرارة العالية؟
نعم، ولكن مع قيود حرجة. تتمتع درجات الفولاذ الكربوني القياسية مثل S235JR بحد أقصى لدرجة الحرارة المفيدة (غالبًا حوالي 300-350 درجة مئوية). وبعد ذلك، تنخفض القوة بشكل ملحوظ، ويصبح التقشر (الأكسدة) سريعًا. بالنسبة للخدمة في درجات الحرارة المرتفعة، يجب عليك تحديد درجة مادة محددة لهذا الغرض ضمن معيار EN 1092-1، مثل P245GH (1.0358) ، وهو عبارة عن وعاء ضغط فولاذي يتمتع بخصائص أفضل لدرجات الحرارة العالية. يجب أن تؤكد تقارير اختبار المواد الخاصة بالشركة المصنعة الدرجة وخصائصها الميكانيكية المضمونة عند درجة حرارة التصميم.
ما هي المزايا الرئيسية لـ "التصنيع المخصص عن طريق الرسم" للفلنجات؟
تعتبر هذه الخدمة ضرورية للتطبيقات غير القياسية وتوفر العديد من المزايا الرئيسية:
- ملاءمة مثالية للتصميمات الفريدة : يضمن تكامل الحافة بسلاسة مع المعدات الموجودة أو الصمامات المخصصة أو أوعية الضغط المصممة خصيصًا حيث لن تعمل الأبعاد الجاهزة.
- الأمثل للأداء : يسمح للمهندسين بتحديد سمك الجدار أو أبعاد المحور أو أنماط المسامير بدقة لتلبية حسابات الضغط المحددة أو قيود المساحة.
- المرونة المادية يتيح استخدام درجات مواد محددة مطلوبة لمقاومة التآكل أو الخدمة في درجات الحرارة العالية والتي قد لا تكون قياسية لهذا النوع من الفلنجة.
- مسؤولية المصدر الواحد : العمل مع شركة تصنيع مثل Jiangyin Zhonghai التي تتولى العملية بأكملها بدءًا من المراجعة الفنية وحتى المعالجة النهائية يضمن مراقبة الجودة والمساءلة، مما يقلل من تعقيد المشروع ومخاطره.
