ما هي الشفاه القياسية ANSI التي تناسب خط الأنابيب الخاص بك؟

الشفاه القياسية ANSI توفير طريقة الاتصال الميكانيكية الأساسية لأنظمة أنابيب الضغط في المنشآت الصناعية في أمريكا الشمالية. يتناول هذا الدليل تقييمات درجة حرارة الضغط، وأنواع الواجهات، ومواصفات المواد المهمة لمهندسي المشتريات ومصممي الأنابيب.

ما هي الفلنجات القياسية ANSI وكيف تطورت؟

قام المعهد الأمريكي الوطني للمعايير (ANSI) في الأصل بنشر معايير أبعاد الشفة، والتي قامت الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) فيما بعد بصيانتها وتحديثها. تشمل المعايير النشطة الحالية ASME B16.5 للفلنجات التي يصل قطرها الاسمي إلى 24 بوصة وASME B16.47 للأقطار الأكبر حتى 60 بوصة.

تشمل أنظمة التصنيف الرئيسية ما يلي:

• فئات الضغط المعينة 150، 300، 600، 900، 1500، و 2500 تمثل تقييمات درجة حرارة الضغط بدون أبعاد
• أنواع الوجه بما في ذلك الوجه المرتفع (RF)، والوجه المسطح (FF)، والمفاصل الحلقية (RTJ)
• تتوافق تكوينات التجويف مع جداول الأنابيب من أجل توافق اللحام

تعمل شركة Jiangyin Zhonghai Precision Machinery Co., Ltd. كشركة مصنعة حاصلة على شهادة ISO 9001 مع مؤهلات PED وTUV وTS، وهي متخصصة في الفلنجات والمطروقات الدقيقة. تنتج الشركة فلنجات الأنابيب، والفلانشات المطروقة، والفلانشات المصنعة آليًا، والمكونات ذات الصلة وفقًا لمعايير GB، وASME، وASTM، وJIS، وEN، وDIN، مما يدعم التصنيع المخصص بالكامل القائم على الرسم. يغطي نطاق الإنتاج 1/2 بوصة إلى 60 بوصة، وأوزان قطعة واحدة تصل إلى 10 أطنان، وأبعاد قصوى تصل إلى 4 أمتار. تشتمل القدرات الداخلية الكاملة على خطوط الحدادة والتدفئة والخراطة باستخدام الحاسب الآلي والحفر والفحص التي تتعامل مع كل من الإنتاج الحجمي والأجزاء الآلية المعقدة.

التحليل الفني لخمس مواصفات حاسمة

1. تكوين سهل الارتداء منخفض الضغط: حواف قياسية ansi بوزن 150 رطل سهلة الارتداء

تمثل الفئة 150 أدنى معدل ضغط قياسي، وهو مناسب للمياه ذات درجة الحرارة المحيطة والبخار وسوائل العمليات غير الحرجة. تنزلق الحواف سهلة الارتداء فوق نهايات الأنابيب ويتم لحام الشرائح على كلا الجانبين، مما يسهل عملية التثبيت في المساحات الضيقة.

تقييمات درجة حرارة الضغط للفولاذ الكربوني فئة 150:

• الحد الأقصى للضغط 285 رطل لكل بوصة مربعة عند درجة الحرارة المحيطة (100 درجة فهرنهايت)
• ينخفض الضغط إلى 140 رطل لكل بوصة مربعة عند 400 درجة فهرنهايت
• ينخفض الضغط إلى 20 رطل لكل بوصة مربعة عند 750 درجة فهرنهايت

مقارنة تكلفة التثبيت:

الشفاه القياسية ANSI 150 رطل سهلة الارتداء تتناسب التكوينات مع أنابيب المرافق وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وخطوط المعالجة ذات الضغط المنخفض حيث تفوق سرعة التركيب متطلبات مقاومة التعب.

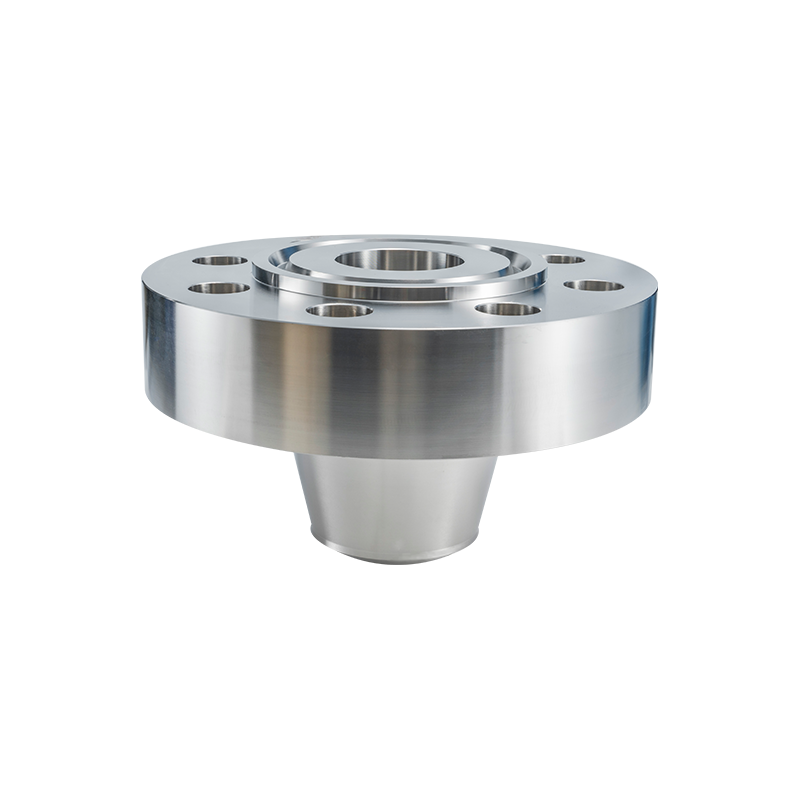

2. تصميم عنق اللحام عالي الضغط: جدول لحام الرقبة القياسي 40

تتضمن حواف عنق اللحام محورًا مدببًا ينتقل بسلاسة إلى سمك جدار الأنبوب. تقوم هذه الهندسة بتوزيع ضغوط الانحناء وتوفير التعزيز الهيكلي عند التقاطعات الحرجة.

تحدد أبعاد الأنابيب في الجدول 40 توافق التجويف:

• 2 بوصة الجدول 40: 60.3 مم OD، 3.91 مم جدار، 52.5 مم معرف
• 4 بوصة الجدول 40: 114.3 ملم OD، 6.02 ملم جدار، 102.3 ملم معرف
• 6 بوصة الجدول 40: 168.3 ملم OD، 7.11 ملم جدار، 154.1 ملم معرف

مقارنة أداء نوع شفة:

ال Ansi الشفاه القياسية لحام الرقبة الجدول الزمني 40 يمثل هذا المزيج المواصفات الأكثر شيوعًا لأنابيب المعالجة في مصانع الكيماويات ومصافي التكرير، مما يوازن بين قدرة الضغط وتوافر المواد القياسية.

3. تطبيقات الإغلاق والعزل: الشفاه القياسية ذات الوجه المرتفع العمياء

تقوم الشفاه العمياء بإنهاء أنظمة الأنابيب أو عزل المعدات أثناء الصيانة. يوفر الوجه المرتفع سطحًا مانعًا للتسرب مصنوعًا بدقة لضغط الحشية.

تشمل مواصفات تشطيب الوجه ما يلي:

• 125-250 ميكرو بوصة AARH (متوسط ارتفاع الخشونة الحسابي) للحشيات غير المعدنية
• 63-125 ميكرو بوصة AARH للحشوات الحلزونية
• 32-63 ميكرو بوصة AARH للمفاصل الحلقية

مقارنة وظيفية شفة عمياء:

الشفاه القياسية ANSI ذات الوجه المرتفع تتطلب المواصفات معالجة دقيقة للوجه والتحقق من توافق الحشية. يتحمل البناء الصلب ضغط النظام بالكامل من أي اتجاه، مما يوفر عزلًا موثوقًا به لدخول السفينة وصيانة قطاع خطوط الأنابيب.

4. درجات المواد الفولاذية الكربونية: الشفاه القياسية من الفولاذ الكربوني a105

يحدد ASTM A105 مكونات الأنابيب الفولاذية الكربونية المطروقة لخدمة درجات الحرارة المحيطة والمرتفعة. تهيمن هذه الدرجة على تطبيقات الفلنجات الصناعية نظرًا لفعالية التكلفة والموثوقية الميكانيكية.

متطلبات التركيب الكيميائي:

• الحد الأقصى للكربون 0.35% لقابلية اللحام
• المنغنيز 0.60-1.05% للقوة
• السيليكون 0.10-0.35% لإزالة الأكسدة
• الفوسفور والكبريت بحد أقصى 0.040% لكل منهما

مقارنة طريقة التصنيع:

الشفاه القياسية ANSI من الفولاذ الكربوني A105 تتطلب المواصفات شهادات اختبار المواد التي تتحقق من المعالجة الحرارية والاختبار الميكانيكي. يزيل البناء المطروق مخاطر المسامية الداخلية الكامنة في المكونات المصبوبة، مما يبرر علاوة التكلفة للخدمات الحيوية.

5. لحام مقبس الضغط العالي: لحام مقبس الشفاه القياسي ansi 3000 رطل لكل بوصة مربعة

تستوعب الشفاه الملحومة بالمقبس الأنابيب ذات القطر الأصغر (عادةً 2 بوصة أو أقل) في تطبيقات الضغط العالي. يستقبل تجويف المقبس نهاية الأنبوب بلحام شرائح عند المفصل الخارجي.

معادلة فئة الضغط:

• لحام المقبس 3000 رطل لكل بوصة مربعة يتوافق تقريبًا مع الفئة 600 وما فوق
• لحام المقبس 6000 رطل لكل بوصة مربعة يتوافق مع الفئة 1500
• لحام المقبس 9000 رطل لكل بوصة مربعة يتوافق مع الفئة 2500

مقارنة اتصال التجويف الصغير:

ال مقبس الشفاه القياسي ansi 3000 رطل لكل بوصة مربعة تتناول المواصفات اتصالات الأجهزة، ومنافذ أخذ العينات، وخطوط المعالجة ذات الثقوب الصغيرة حيث تتعرض التوصيلات الملولبة لخطر فشل الكلال تحت الضغط الدوري أو الاهتزاز.

جودة التصنيع ومعايير الاعتماد

الامتثال لمعايير ISO 9001 وPED

تضمن أنظمة إدارة الجودة إنتاجًا متسقًا من خلال إجراءات موثقة:

• إمكانية تتبع المواد من تقارير اختبار المطحنة وحتى الفحص النهائي
• سجلات المعالجة الحرارية تتحقق من دورات الأوستنيت والتطبيع
• فحص الأبعاد وفقًا لجداول التسامح ASME B16.5
• اختبار الضغط بمعدل 1.5 مرة من الضغط المقدر للتطبيقات الحرجة

قدرات التصنيع الداخلية

تحافظ شركة Jiangyin Zhonghai Precision Machinery على تكامل الإنتاج الكامل:

• مكابس الحدادة تصل إلى 10000 طن للفراغات ذات القطر الكبير
• أفران المعالجة الحرارية المستمرة مع التحكم في الجو
• مخارط عمودية CNC بأقطار تصل إلى 4 أمتار
• تقوم مراكز الحفر بتنفيذ أنماط ثقب الترباس مع التسامح الموضعي ±0.2 مم

خدمات المعايير والتخصيص العالمية

القدرة على الإنتاج متعدد المعايير

التصنيع الموازي للمعايير الدولية يدعم متطلبات المشروع العالمية:

• معايير GB للمشاريع المحلية الصينية
• ASME/ASTM لأسواق أمريكا الشمالية والشرق الأوسط
• مواصفات JIS للعملاء اليابانيين وجنوب شرق آسيا
• معايير EN/DIN للامتثال للمنطقة الاقتصادية الأوروبية

الحلول غير القياسية والمهندسة

يلبي التصنيع القائم على الرسم المتطلبات الخاصة:

• الشفاه ذات الفوهة مع أقسام تشغيل العداد
• رقاب لحام طويلة لوصلات قذيفة السفينة
• الشفاه المدمجة تقلل الوزن وحمل الترباس

الأسئلة المتداولة

ما هي الاختلافات في قطر دائرة الترباس الموجودة بين الشفاه من الفئتين 150 و300؟

بالنسبة للشفة الاسمية مقاس 6 بوصات، تحدد الفئة 150 قطر دائرة الترباس 241.3 مم مع 8 مسامير بقطر 22.2 مم. تحدد الفئة 300 دائرة مسمار مقاس 269.9 مم مع 12 مسمارًا بقطر 25.4 مم. تستوعب دائرة الترباس الأكبر وعدد المسامير المتزايد متطلبات ضغط الحشية الأعلى لتصنيفات الضغط المرتفعة. لا يمكن ترقية فلنجات الفئة 150 الحالية إلى الفئة 300 عن طريق حفر ثقوب إضافية بسبب عدم كفاية القطر الخارجي والسمك.

كيف يمكن مقارنة المواد A105 وA350 LF2 في التطبيقات ذات درجات الحرارة المنخفضة؟

اختبار التأثير ASTM A105 Charpy V-notch يؤهل عند -29 درجة مئوية كحد أدنى. يحدد ASTM A350 Grade LF2 متطلبات التأثير عند -46 درجة مئوية أو -59 درجة مئوية حسب الفئة. تبلغ تكلفة درجة LF2 أكثر بنسبة 15-25% ولكنها توفر المتانة اللازمة للخدمات المبردة والتعرض للمناخ الشمالي. أ105 الشفاه القياسية Ansi الكربون الصلب A105 المواصفات تخاطر بكسر هش أقل من -29 درجة مئوية.

ما هو الحد الأقصى للضغط الذي يمكن للفلنجات الانزلاقية التعامل معه بأمان؟

معدل الشفاه الانزلاقية من الفئة 150 يصل إلى 285 رطل لكل بوصة مربعة عند درجة الحرارة المحيطة ولكنها تواجه عوامل تركيز الإجهاد أعلى بمقدار 2.5 مرة من تصميمات عنق اللحام. غالبًا ما تقلل حدود التطبيق العملي من الشفاه الانزلاقية إلى 150-200 رطل لكل بوصة مربعة في الخدمات الدورية. ال الشفاه القياسية ANSI 150 رطل سهلة الارتداء التكوين يناسب التطبيقات الثابتة وغير القابلة للصدمة فقط.

كيف يختلف أداء ختم المفاصل من النوع الدائري والوجه المرتفع؟

تعمل حواف الوجه المرتفعة على ضغط الحشيات المسطحة أو الحلزونية عبر مناطق التلامس الواسعة، وتتحمل التباين المعتدل في تشطيب السطح. تتطلب الوصلات من النوع الحلقي تصنيع أخدود دقيق (±0.05 مم) وتلامس المعدن مع المعدن لتحقيق الختم من خلال التشوه البلاستيكي. تتحمل وصلات RTJ الضغوط التي تتجاوز 10000 رطل لكل بوصة مربعة ودرجات الحرارة التي تزيد عن 500 درجة مئوية حيث تفشل الحشيات التقليدية. تهيمن وصلات الوجه المرتفعة على أنابيب العملية العامة نظرًا لانخفاض تكاليف التصنيع وبساطة استبدال الحشية.

ما هو الحد الأدنى لكميات الطلب وسياسات العينة؟

تدعم حواف الكتالوج القياسية الطلبات من قطع مفردة لمتطلبات الصيانة. تتطلب المطروقات المخصصة 500 كجم كحد أدنى من كميات المواد لتتبع كمية الحرارة. تتطلب الشفاه عينة لاختبار التأهيل الشراء؛ تصاحب تقارير الأبعاد وشهادات المواد عمليات التسليم القياسية دون أي تكلفة إضافية. تحتفظ شركة Jiangyin Zhonghai Precision Machinery بمخزون من الأحجام الشائعة للشحن السريع.

الاستنتاج

اختيار المناسب الشفاه القياسية ANSI يتطلب تحليل ظروف درجة حرارة الضغط، وديناميكيات الأنابيب، والبيئات المادية. سواء تحديد الشفاه القياسية ANSI 150 رطل سهلة الارتداء للاقتصاد، Ansi الشفاه القياسية لحام الرقبة الجدول الزمني 40 لمقاومة التعب، الشفاه القياسية Ansi ذات الوجه المرتفع العمياء للعزلة، الشفاه القياسية Ansi الكربون الصلب A105 للخدمة القياسية، أو مقبس الشفاه القياسي ansi 3000 رطل لكل بوصة مربعة بالنسبة للتجويف الصغير عالي الضغط، تحدد المواصفات الفنية سلامة النظام.

توفر شركة Jiangyin Zhonghai Precision Machinery Co., Ltd. التصنيع المتكامل بدءًا من التشكيل وحتى الفحص النهائي، مما يدعم صناعات الطاقة والعمليات العالمية بجودة معتمدة وقدرة أبعاد تصل إلى قطر 4 أمتار.

المراجع

• الجمعية الأمريكية للمهندسين الميكانيكيين، ASME B16.5-2020، فلنجات الأنابيب وتركيبات الحواف: NPS 1/2 حتى NPS 24 متري/بوصة
• الجمعية الأمريكية للمهندسين الميكانيكيين، ASME B16.47-2017، الفلنجات الفولاذية ذات القطر الكبير: NPS 26 إلى NPS 60 متري/بوصة قياسية
• الجمعية الأمريكية للاختبار والمواد، ASTM A105/A105M-21، المواصفات القياسية لمطروقات الفولاذ الكربوني لتطبيقات الأنابيب
• الجمعية الأمريكية للاختبار والمواد، ASTM A350/A350M-18، المواصفات القياسية للمطروقات المصنوعة من الكربون والفولاذ منخفض السبائك، والتي تتطلب اختبار المتانة لمكونات الأنابيب
• اللجنة الأوروبية للمعايير، EN 1092-1:2018، الشفاه ومفاصلها - الشفاه الدائرية للأنابيب والصمامات والتجهيزات والملحقات، المعينة PN - الجزء 1: الشفاه الفولاذية
• المنظمة الدولية للمعايير ISO 9001:2015، أنظمة إدارة الجودة - المتطلبات
